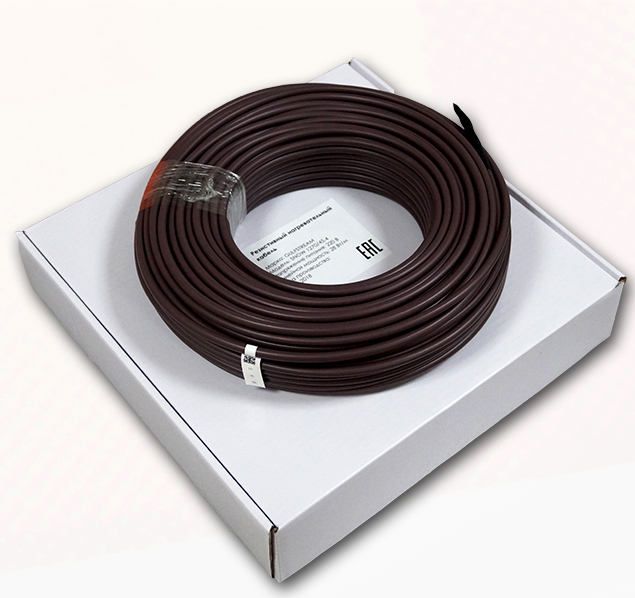

Состав комплекта:
- Секция нагревательная, готовая к монтажу
- Инструкция
- Коробка упаковочная
Конструкция кабеля:
- Встроенное скрытое соединение Splice
- Кабельная капа: высокочастотная сварка
- Токопроводящие жилы: резистентная и медная силовая жила
- Изоляция из сшитого полиэтилена
- Жила заземления из меди
- Армированный алюминиевый экран
- Внешняя оболочка из ПВХ
Монтаж кабеля
Основными зонами обогрева на кровле являются места наибольшего скопления снега и наледи: желоба, водосборные лотки, водосточные трубы, ендовы и край кровли. На зоны образования наледи влияют ориентация здания относительно сторон света, особенности конструкции и материал кровли.
Перед началом монтажа
Перед началом монтажа нагревательных секций на элементах кровли необходимо составить план-схему их укладки, определить оптимальную их длину, место установки соединительных коробок (при необходимости) и автоматики управления. Этот пункт является очень важным, т.к. нагревательные секции нельзя будет «подрезать по месту», и неправильный выбор длины нагревательной секции может привести значительным издержкам при проведении монтажных работ. Кроме того, необходимо подготовить поверхность для укладки греющего кабеля.
Водосборные лотки и водосточные трубы необходимо очистить от мусора и листвы, кровля также должна быть чистой, без острых краев, выступающих гвоздей, саморезов и т.д., способных повредить греющий кабель.
Необходимо также провести замеры сопротивления между жилами кабеля и сопротивление изоляции для каждой нагревательной секции. Они должны соответствовать паспортным данным на нагревательную секцию.
Для водосточных желобов
Для металлических желобов диаметром до 100м рекомендуется максимальная мощность обогрева не более 50Вт на метр желоба, для пластиковых - не более 40Вт на метр желоба.
Раскладка производится в соответствии с планом-схемой с учетом длин водосточных желобов и учетом 10% запаса на припуск. Количество ниток кабеля выбирается в зависимости от ширины желоба из расчета удельной мощности 300-400 Вт/м2. Обычно количество ниток 2-4 штуки. Крепление в большинстве случаев с помощью монтажной ленты и заклепок по краю желоба.
Для водосточных труб
Монтаж резистивного кабеля в водосточных трубах ведется, как правило, не менее чем в две нитки. При монтаже резистивного кабеля необходимо ставить между нитками разделители на расстоянии 30-35 см друг от друга. Это необходимо для того, чтобы избежать соприкосновения ниток резистивного кабеля друг с другом. Количество ниток необходимо рассчитывать, исходя из диаметра водосточной трубы, материала самих водосточных труб, а также метеорологических условий данной местности. Крепление нагревательного кабеля в трубах длиной 5 -7 м и более осуществлять при помощи троса и монтажной ленты или специальных зажимов.
Для ендов
Раскладка производится с учетом обогрева на величину 2/3 длины, а также 10% запаса на припуск. Количество ниток может быть 2 или 4. Крепление нагревательного кабеля в ендовах осуществляется с помощью монтажной ленты и троса, закрепленного внизу и вверху ендовы. Длину нагревательного кабеля следует рассчитывать с учетом припуска на петлю по водосточной воронке, а также на петлю внизу водосточной трубы.
Установка на край кровли
Нагревательные секции укладываются на кровлю «змейкой» обычно на высоту 500мм от края кровли. Витки секции располагаются вдоль ската кровли. Шаг укладки рассчитывается исходя из обеспечения мощности обогрева поверхности 250- 350Вт/м2. Обычно шаг укладки кабеля составляет 100-150мм. Крепление нагревательного кабеля для «мягкой» кровли (битумная кровля, гибкая черепица, ондулин, мембранная кровля) осуществляется на монтажную ленту, которая прокладывается вдоль всей длины обогреваемой части кровли, для кровли из металла - на специализированные зажимы, которые прикручиваются к основанию кровли.
Порядок укладки
- Установить нагревательные секции на элементах кровли в соответствии с план-схемой их укладки. При монтаже следить, чтобы греющий кабель не перегибался, избегать чрезмерных механических воздействий на кабель.
- Установить соединительные коробки (при необходимости) и автоматику управления. Это может быть регулятор температуры, метеостанция или шкаф управления со встроенной автоматикой. На данном этапе также осуществляется прокладка силового и контрольного кабеля.
- Установить соответствующие датчики, которые будут управлять работой нагревательных секций и входят в состав автоматики управления. Автоматика должна содержать как минимум один датчик температуры, измеряющий температуру воздуха. Эксплуатация системы обогрева без автоматики может привести к быстрому выходу из строя нагревательных секций из-за перегрева.
- Провести замеры сопротивления каждой нагревательной секции между жилами кабеля и сопротивление изоляции с целью выявления возможного повреждения в процессе монтажа. Если в процессе проверки обнаружится несоответствие этих параметров указанным в технических характеристиках на секцию, то дальнейшая эксплуатации этой секции запрещена, секция подлежит замене или ремонту.
- Провести пробный пуск системы обогрева, настроить автоматику управления.
